# 製作左手電路

一切就從左手電路開始吧

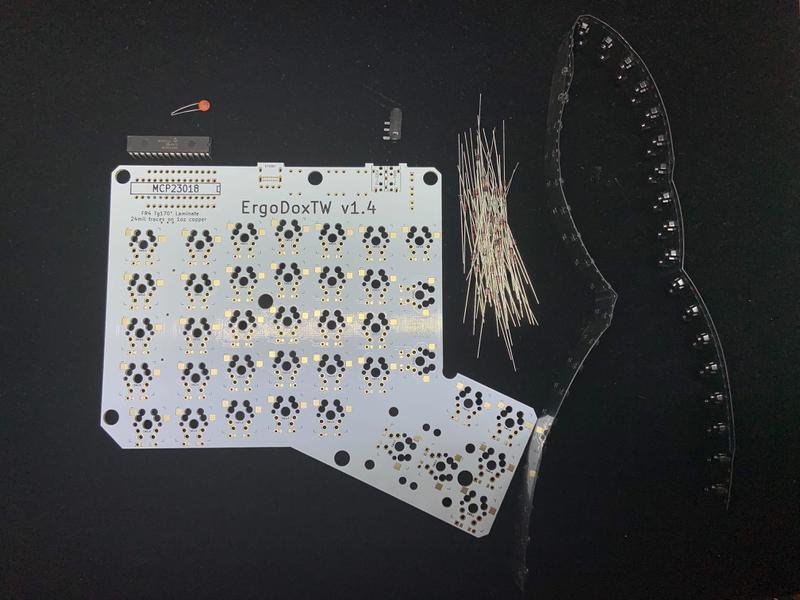

首先我們就從左手的電路開始做起。左手的電路相對來說是很簡單的。所需要的零件如下

• PCB 一片
• 38 顆熱插拔座 (如果不想用熱插拔座則不需要)
• 38 顆二極體
• 電容
• MCP23018

# 怎麼選擇要用哪一片電路?

套件中有兩片電路板，我要用那一片呢?

Ergodox 和 ErgodoxTW 的兩片電路板是相同的喔! 那左手和右手的電路差異在哪裡呢? 會造成其之一片之所以會是左手和另一片是右手的差異，就在你之後焊接了什麼零件，以及焊接在哪一面喔。

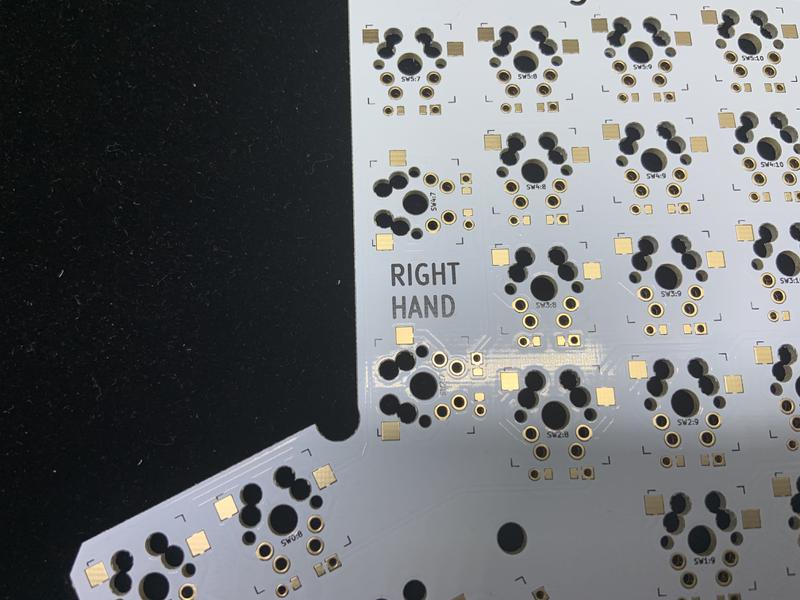

如果你仔細觀察你手上的電路板，你會發現有一面有寫 RIGHT HAND 的字樣

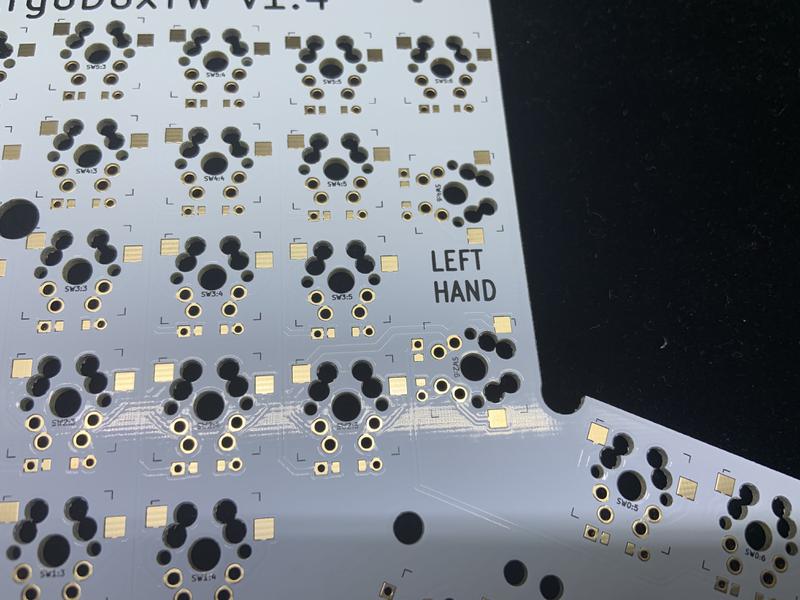

以及另一面會有 LEFT HAND 的字樣

如果你把軸裝在 LEFT HAND 字樣的這面，則這片 PCB 就會是左手使用的；相反的，如果你把軸裝在右手字樣的那面，則這片 PCB 就會是右手使用的。

# 焊接熱插拔座

讓我們從最簡單的熱插拔座開始組裝起吧! 我們的熱插拔座要裝在 "背面"，所以首先我們要把 PCB翻面過來，讓 RIGHT HAND 字樣那面面向天空。

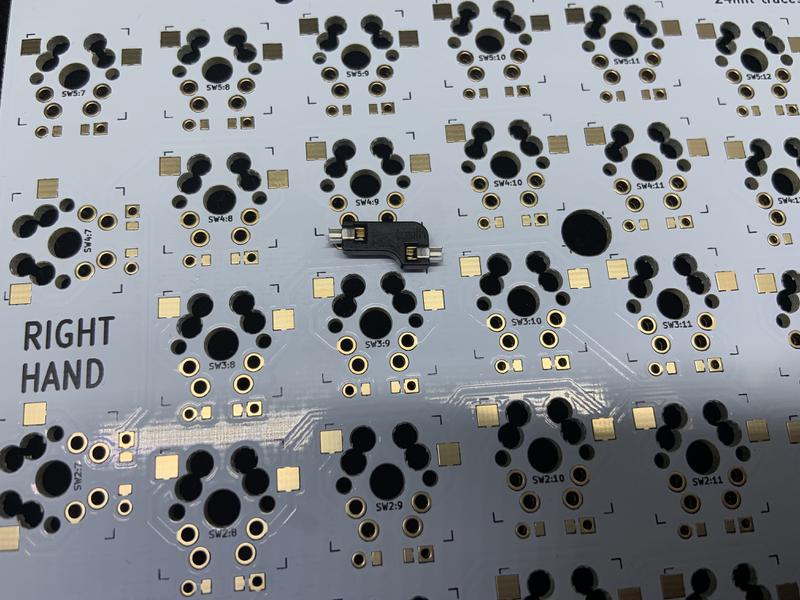

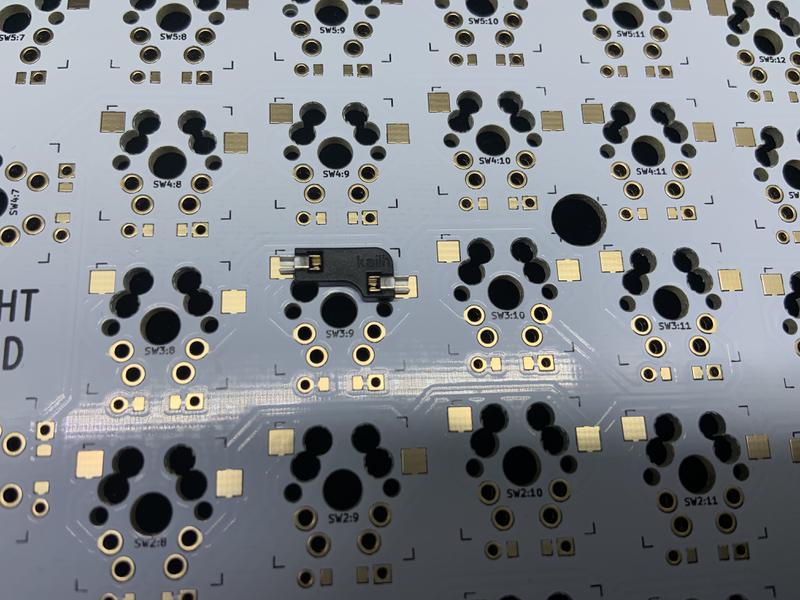

接著拿出一個熱插拔座來，如上圖所示，熱插拔要裝進那個洞裡

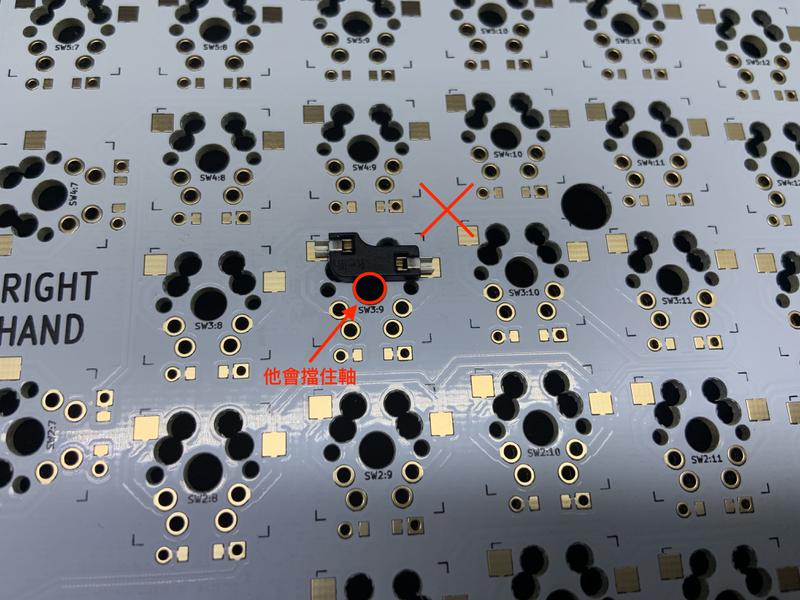

要注意不要上下裝反，如果裝反的話軸會插不進去喔

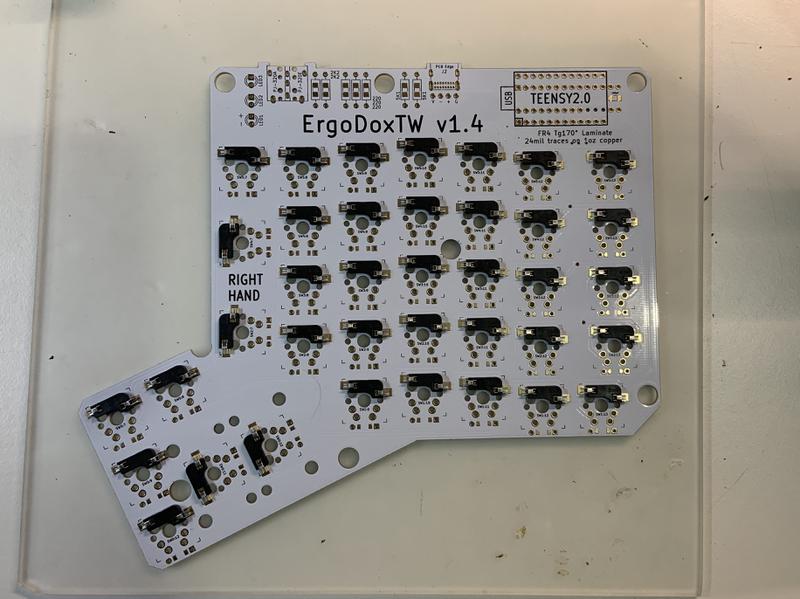

知道怎麼安裝熱插拔座後，我們就可以把 38 顆全部裝上去

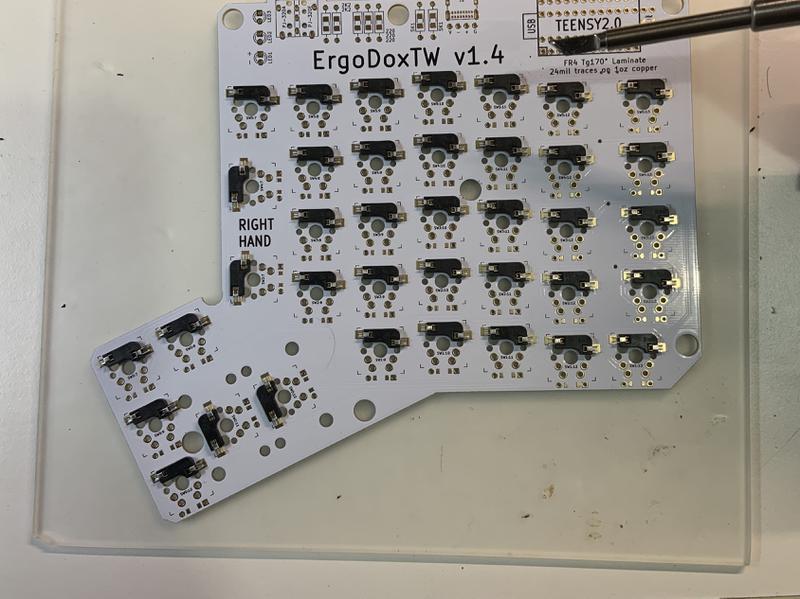

接著就輪到烙鐵上場，來把他們全部焊上去

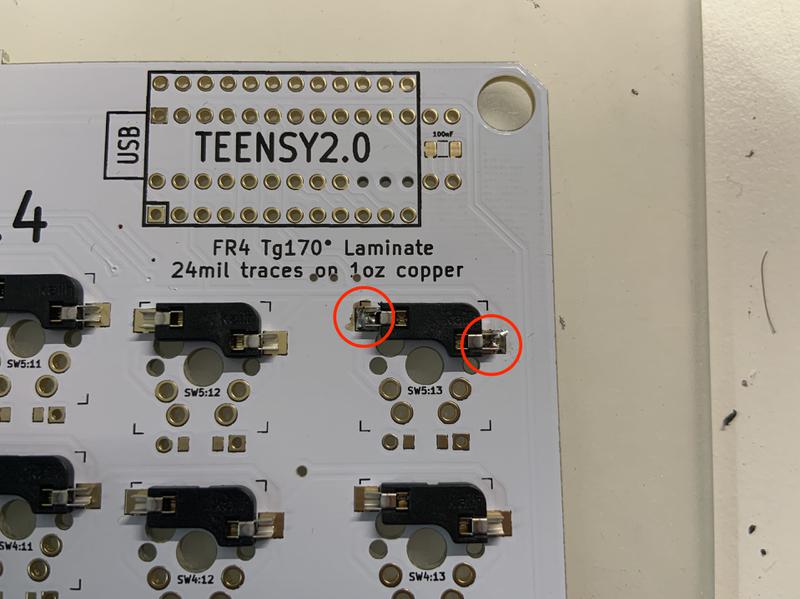

每一個熱插拔座要焊接的點有兩個，如下圖所示

處理完這個之後，也把剩下的所有熱插拔座都焊接起來

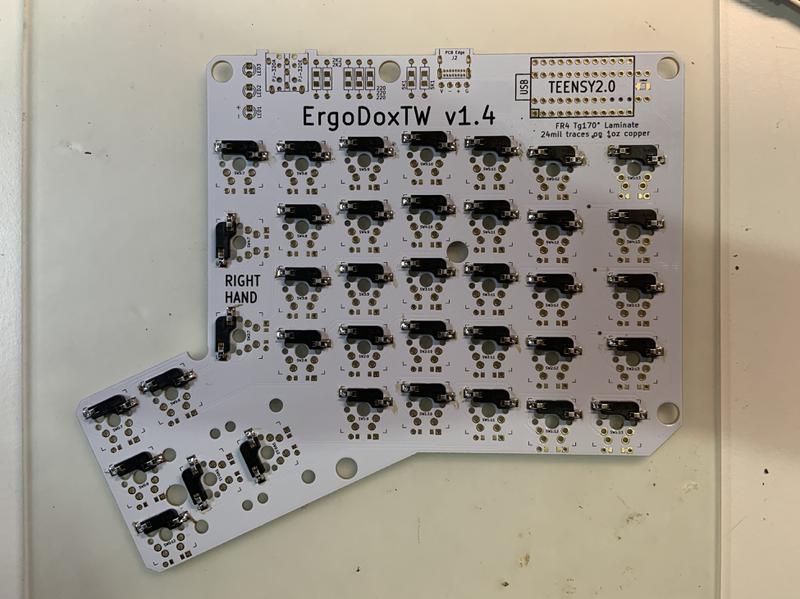

到這邊熱插拔座就組裝完了

# 焊接二極體

接下來是一件有點繁瑣的事情，我們要來焊接二極體。為什麼需要二極體呢? 如果你有興趣可以看看我的文章，主要目的是為了防止鬼鍵。要注意的事情是二極體是有方向性的，所以在組裝焊接的時候要注意方向。對於左手的電路，可以看下面這張圖

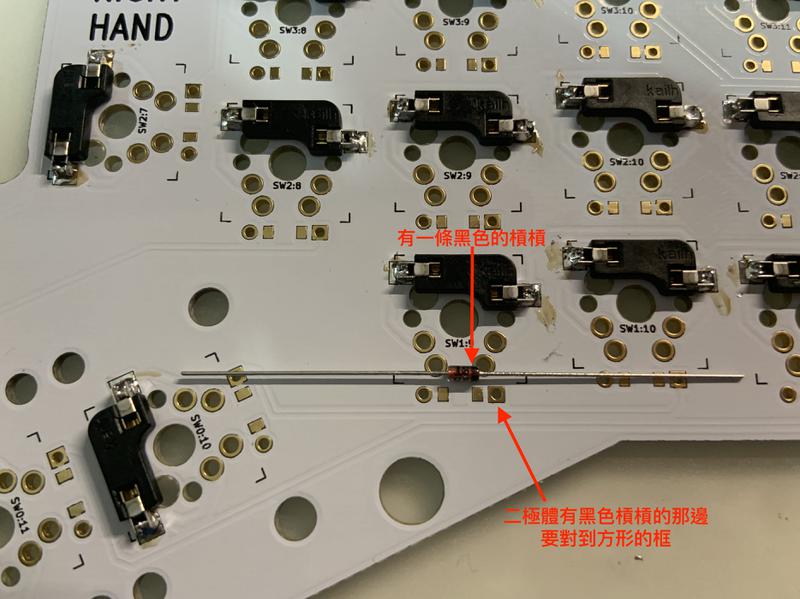

如上圖所示，二極體會有一端有一條黑色的槓槓，然後 PCB 上面要安裝二極體的位置兩邊的焊接點形狀是不一樣的。黑色槓槓的那端要對到方形的焊接點。這是插進去 PCB 後的樣子。

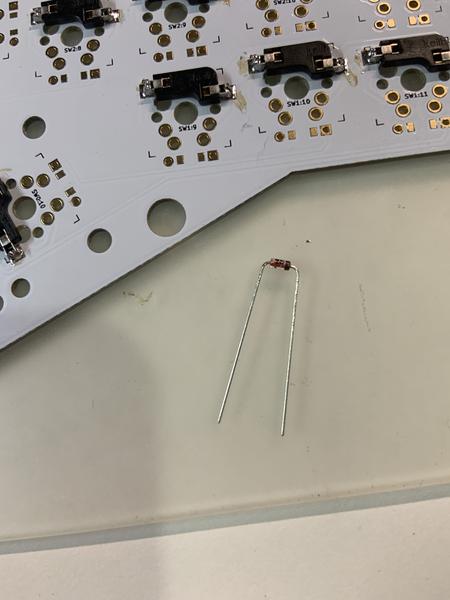

首先我們把二極體折彎

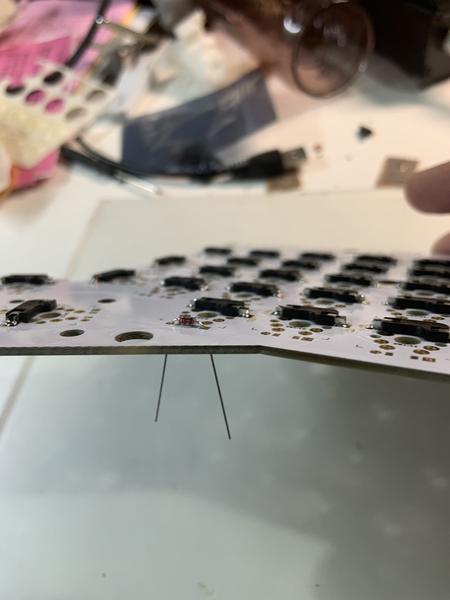

然後照我們剛剛說的方向，把他插進去 PCB 裡面準備焊接

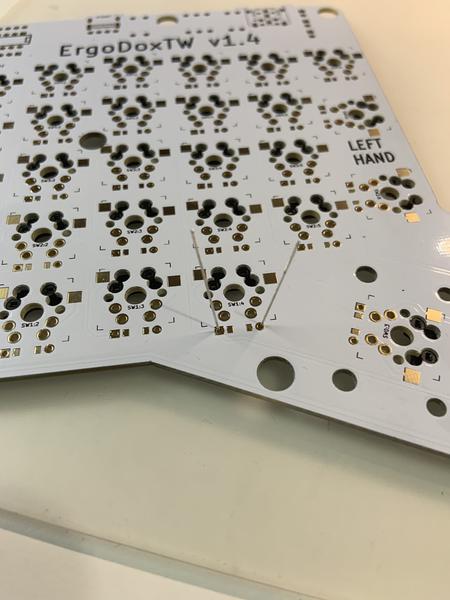

然後翻到另一面，準備開始焊接

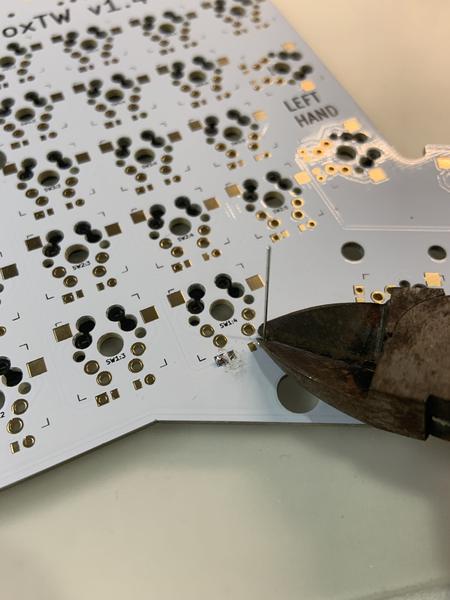

焊接完成之後，就把多餘的腳剪掉

然後相同的事我們要把剩下的二極體都照著這個步驟焊接上去

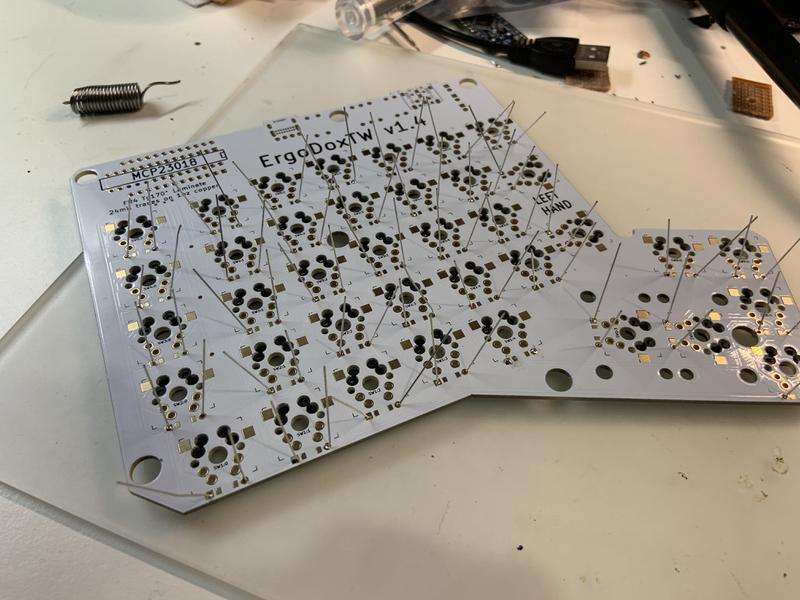

看到這坨腳你就會懂為什麼我說有點繁瑣了吧 XD

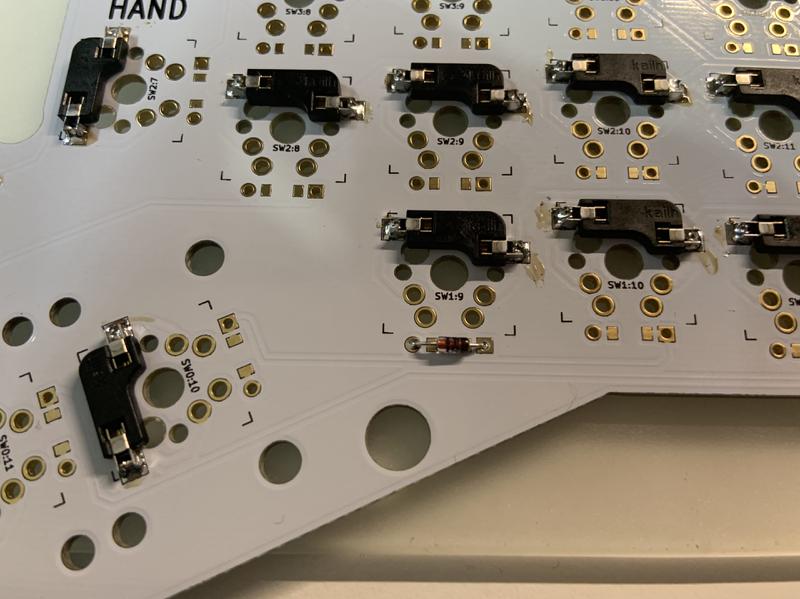

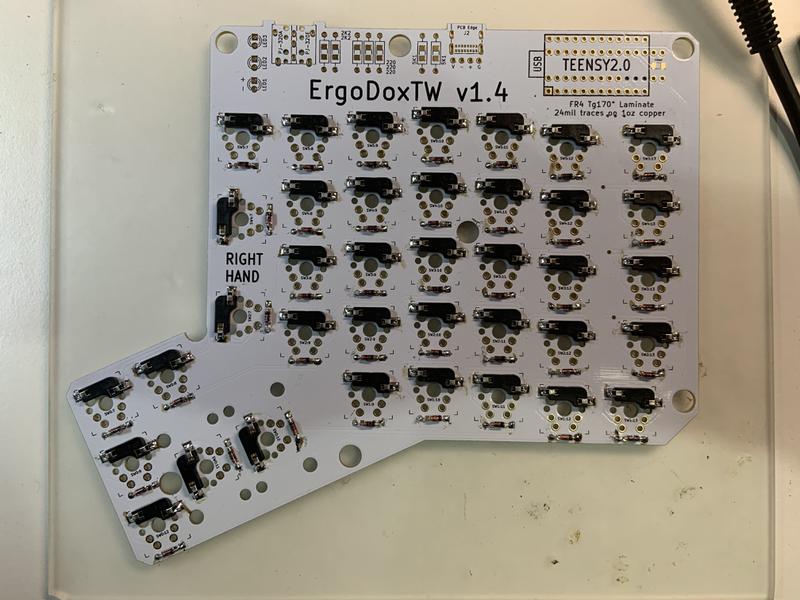

焊完是不是很有成就感呢?

# 焊接 MCP23018 和電容

到這邊我們左手其實已經處理超過一半以上了。接下來我們要焊左手的 IC 上去。首先我們要翻回正面，也就是有 LEFT HAND 字樣的那面。

首先我們看左上角的部分，有一個印有 MCP23018 的方塊

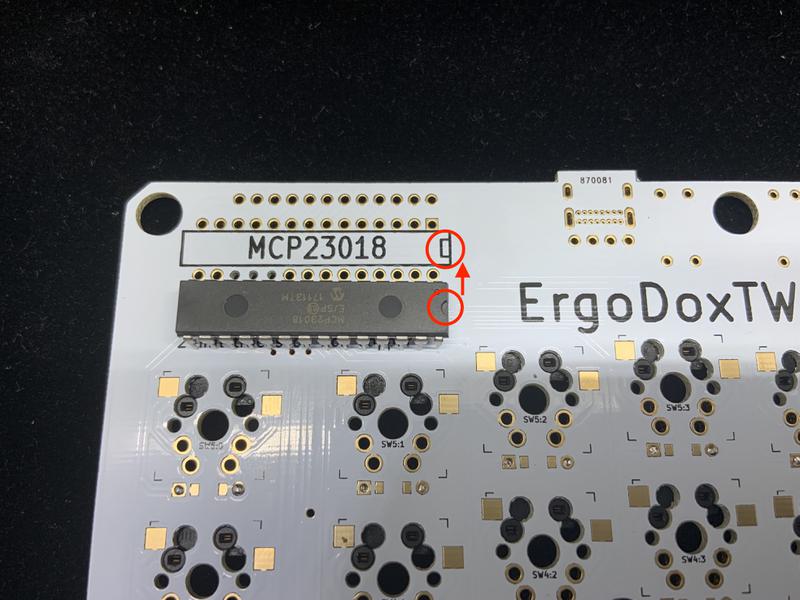

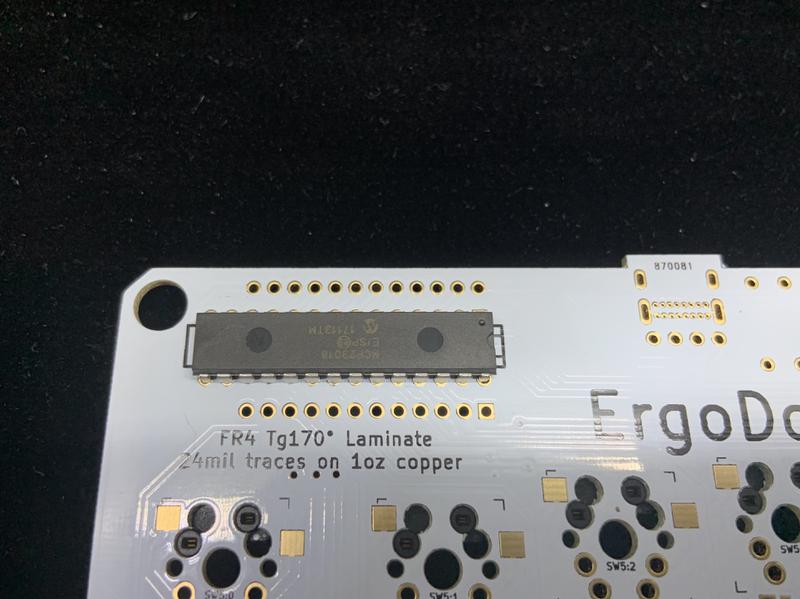

然後你會看到這個 IC 前面有一個凹進去的洞，PCB 上面的圖樣也有一個凹進去的洞。這兩個洞的方向要相同

把他放進去以後，我們翻回背面，把這個 IC 焊接上去

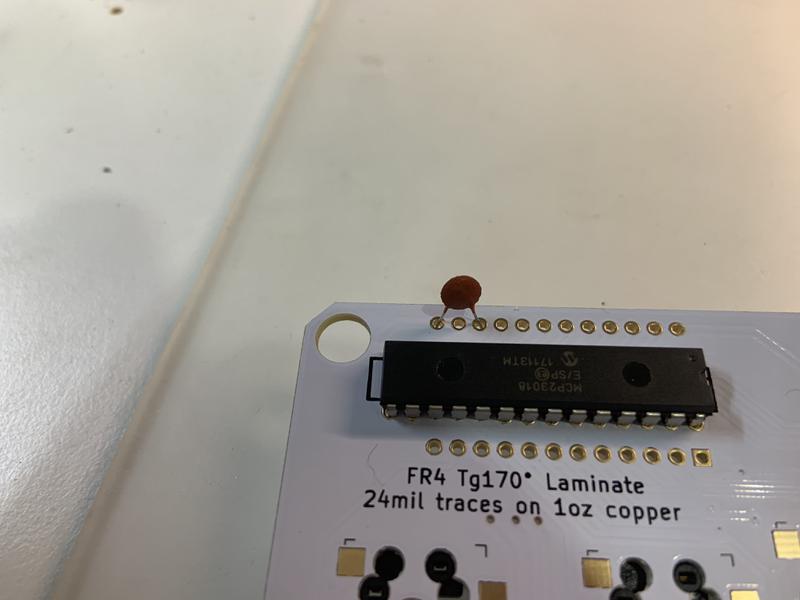

接者我們要把一顆讓訊號更穩定的電容焊上去。我們先翻回正面，然後把電容裝進這個位置。這顆電容是沒有方向性的，所以挑任何一個方向插進去就可以了

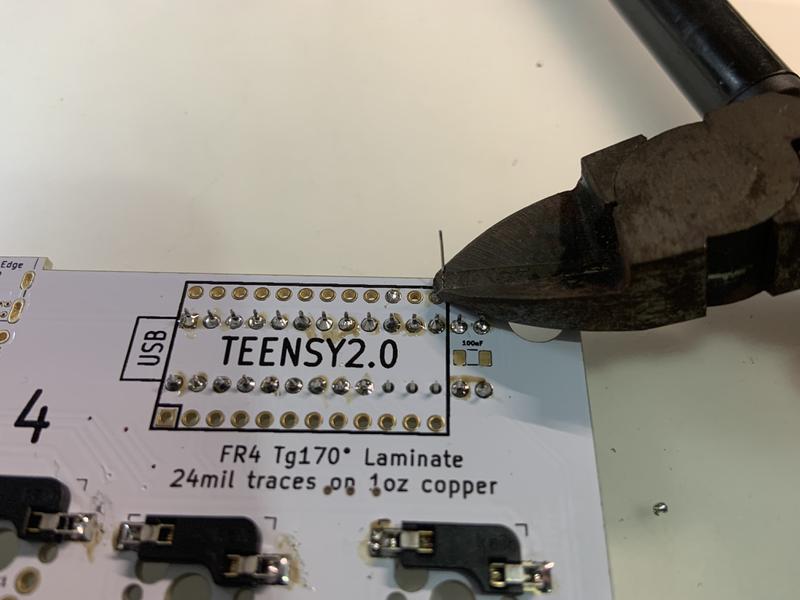

然後翻到背面把他焊接起來，並且把多餘的腳剪掉

# 焊接 TRRS 母座

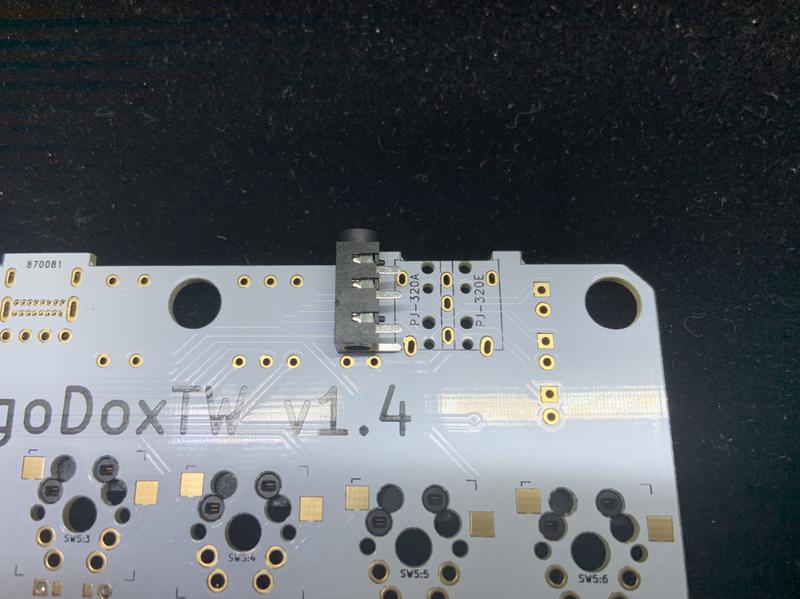

終於，我們來到左手的最後一個元件了! 最後一個元件就是 TRRS 母座。我們翻回正面 (有 LEFT HAND 的字樣)，他要擺放的位置如下

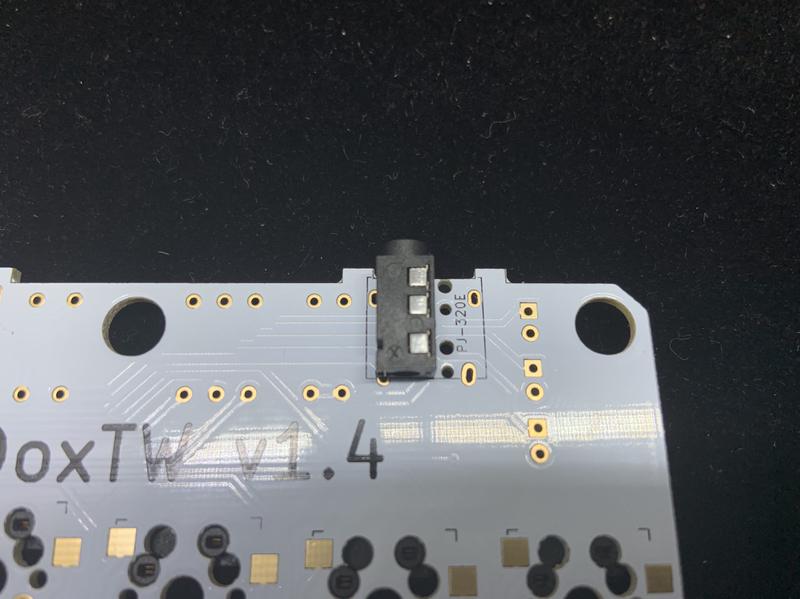

然後我們把他插進 PJ-320A 字樣的那個格子裡

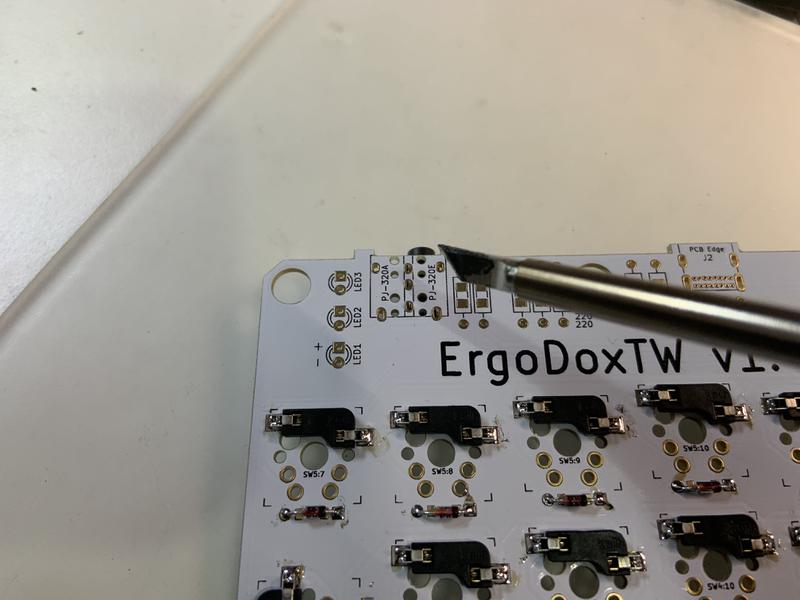

接著一樣翻回背面把他焊起來

終於，我們的左手組裝完成了!!!

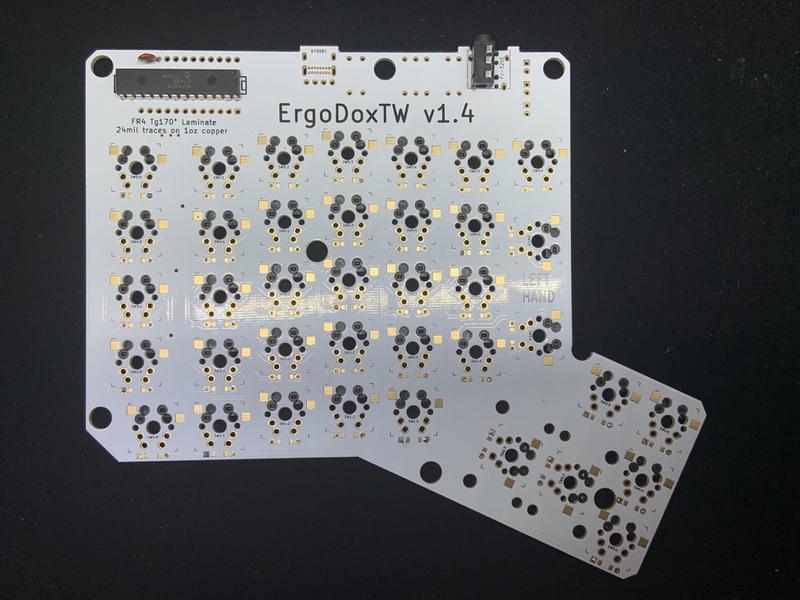

來欣賞一下自己努力的成果吧
